擬制	審核	批準(zhǔn)

客戶簽字蓋章確認(rèn)/日期

  1、前言
  本規(guī)格書描述了湖南海利鋰電科技有限公司（以下簡稱海利鋰電）生產(chǎn)的無鈷鎳錳二元型鋰離子電池正極材料。
  2、型號：HLY-NM
  3、產(chǎn)品適用范圍
  本產(chǎn)品適用范圍廣泛，容量型產(chǎn)品可適用于各類3C數(shù)碼電子產(chǎn)品；動力型產(chǎn)品可用于低速車、無人機航模以及純電動汽車等。
  4、產(chǎn)品特點
  本產(chǎn)品生產(chǎn)采用特殊的共沉淀法合成小粒徑鎳錳二元前驅(qū)體，采用分段式氣氛燒結(jié)技術(shù)，合成的裸料結(jié)構(gòu)穩(wěn)定，電化學(xué)性能優(yōu)越，同時兼顧高比容量和循環(huán)性穩(wěn)定性，具有性價比高的特點。
  （1）產(chǎn)品顆粒具有完整的α-NaFeO2層狀晶體結(jié)構(gòu)，X射線衍射圖譜無雜峰，粒度呈正態(tài)分布，材料加工性能優(yōu)越。
  （2）消除層狀正極材料對鈷資源的路徑依賴，提高原材料供需的戰(zhàn)略自主。
  （3）裸料產(chǎn)品電化學(xué)性能優(yōu)異?？垭姵?C容量（截止電壓4.3V）大于170mAh/g，1C循環(huán)100周，容量保持率大于88.8%。使用特殊的前驅(qū)體摻雜技術(shù)或特有的改性手段，容量保持率可進(jìn)一步提升至90%以上，且充電截止電壓可提高到4.4V，進(jìn)一步提升體系的能量密度。
  （4）產(chǎn)品用途廣泛，即可用于制備二次球，也可用于合成單晶。
  （5）與錳酸鋰等低容量產(chǎn)品通過簡單的物理復(fù)合，一方面填補顆粒間隙，提升加工性能；另一方面，以較低的成本增加幅度，換取較高的容量提升，提升錳酸鋰的市場競爭力，進(jìn)而拓寬其應(yīng)用空間，具有高性價比。
  5、物理指標(biāo)
  5.1、物化指標(biāo)

產(chǎn)品名稱		二元材料	型號	HLY-NM
化學(xué)成分及物理指標(biāo)
分析項目			典型值	檢測手段
Ni+Co+ Mn，%		58～63	61.50	容量法
Li，%		7.2±0.3	7.03	AAS
K， ppm		≤100	3	AAS
Na，ppm		≤500	38	AAS
Fe，ppm		≤100	9	AAS
SO42-，%		≤0.5	0.12	重量法
粒度(um) （可根據(jù)客戶要求調(diào)整）	D10	≥3.0	4.1	馬爾文粒度分析儀
	D50	5.0～12.0	6.3
	D90	≤30	9.81

  5.2基本電性能指標(biāo)

項目		標(biāo)準(zhǔn)值	典型值	檢測手段
粒度 （μｍ）	D10	≥3.0	4.1	馬爾文粒度分析儀
	D50	5.0～12.0	6.3	馬爾文粒度分析儀
	D90	≤30.0	9.81	馬爾文粒度分析儀
扣電1C放電比容量（mAh/g）		≥155	170	藍(lán)電電池測試儀
0.1C首次充放電效率（%）		≥88%	92	藍(lán)電電池測試儀
常溫100周循環(huán)容量保持率%（1C充放電/扣電）		≥80	88.8	藍(lán)電電池測試儀

  （備注：此表中有關(guān)電性能數(shù)據(jù)為電池廠家提供，僅供參考，產(chǎn)品品質(zhì)以質(zhì)檢單為準(zhǔn)。）

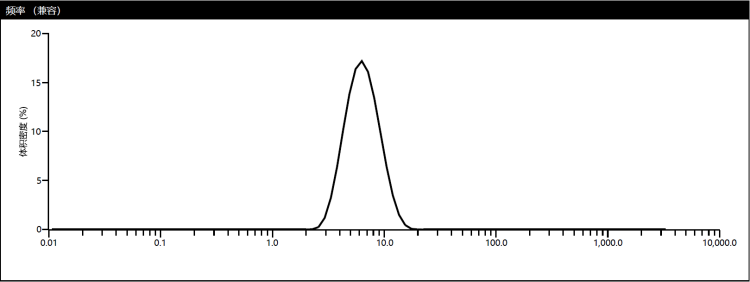

  5.3粒度分布

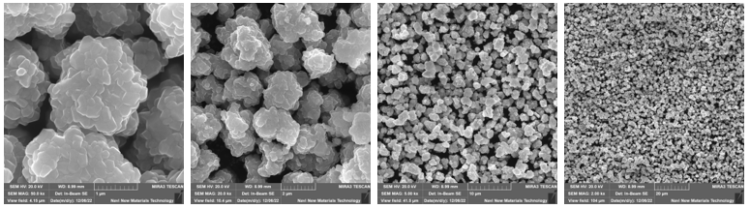

  5.4電鏡圖

  6、包裝方式及貯存條件
  6.1、包裝方式：內(nèi)鋁箔袋真空包裝外套紙箱，25kg/箱。
  6.2、堆放層數(shù)要求：紙箱包裝≤3層。
  6.3、標(biāo)簽樣式：默認(rèn)海利鋰電出貨標(biāo)簽，如客戶特殊要求，可按客戶提供的標(biāo)簽樣式執(zhí)行。
  6.4、貯存條件：密封保存，避免陽光直射。推薦貯存溫度20±10℃、濕度≤50%RH。保質(zhì)期2年，產(chǎn)品超過保質(zhì)期，應(yīng)由我司檢驗并再評估能否正常使用。
  6.5、開封條件下，嚴(yán)格控制貯存濕度≤30%RH，并盡快使用。
  7、運輸注意事項
  裝車時紙箱上方不可放置重物，防止紙箱變形；防止擠壓和日曬雨淋；可使用汽車、火車、輪船、飛機等交通工具進(jìn)行運輸。
